日本JISC--05级(最高级)PRO系列自动拉压弹簧试验


日本JISC--05级(最高级)PRO系列自动拉压弹簧试验

ALGOL 昨天

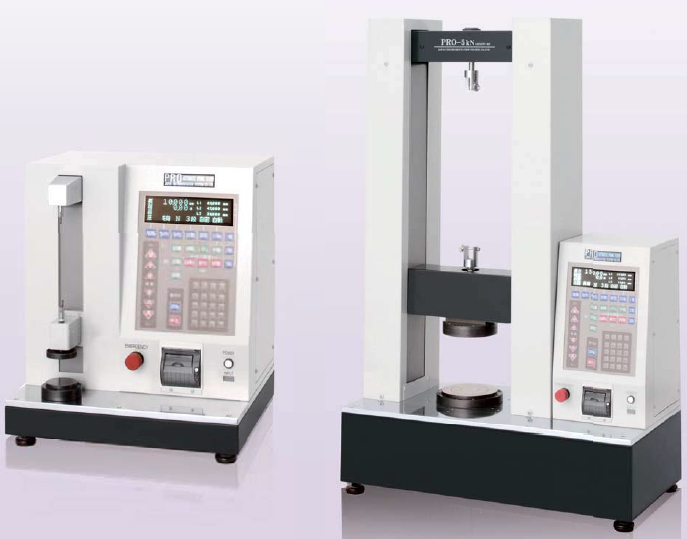

PRO系列

自动拉压弹簧试验机

高精度小荷重弹簧专用试验机

PRO是一款高精度、耐久性的专用弹簧测试机,全机种符合JIS B 7738(线径弹簧压缩/引张试验机)的05级(最高级)的要求规范来制作。


特点

PRO系列高精度小荷重弹簧专用试验机。

◎操作及其简单,试验条件等等的设定都非常方便。

◎全部系列符合 “ JIS B 7738”「线径弹簧压缩引张试验机」的0.5级(最高级)标准。

◎包括1,2,3段的多距离自动测试外,自由长,初张力,实体长,最大值等(峰值)都可以精确的测试。

◎压缩弹簧、拉伸弹簧、压缩螺旋弹簧3种测试种类可进行一键式切换。

◎简单的操作可以达到1mm, 0.1mm, 0.01mm (0.001mm)的精确移动。

◎直接输入"和"到点输入"两种输入方式替您消除不必要的麻烦。

◎50组测试条件(包括品名,测试参数,上下公差等)可以通过编号存储,方便下次调用。

◎通过显示器可以直观地进行判别测试结果和进行优劣对比,并有蜂鸣报警信号提示。

◎试验机备有RS232C,数据线等接口可以连接数字式孔径仪、光标卡尺...

规格


机种名称PRO-10N-SPRO-50N-SPRO-100N-S


PRO-500N-S

最大负载测试能力10N (1kgf)50N (5kgf)100N (10kgf)500N (50kgf)
自动转换两级负载测试10N / 1N50N / 5N100N / 10N500N / 50N
最小负载测试读数0.001N / 0.0001N0.01N / 0.001N0.01N / 0.001N0.1N / 0.01N
最小负载测试读数0.1gf / 0.01gf1gf / 0.1gf1gf / 0.1gf10gf / 1gf
单位N, gf, kgf,Ibn
测试速度1~600mm/min
最大测试长度200mm
最小长度分辨率0.01mm(0.001mm=1mm)
标准测力基面直径(mm)Ø20Ø60
外形尺寸W450×D400×H530mm
重量60kg

PRO系列作为05级(最高级)机种,由于其高精度、高性能且操作简单、故障率低在国内外使用得到客户一致好评,除PRO系列外,我司还有几款拉压弹簧专用试验机供广大客户参考、使用。



手动拉压弹簧试验机

ECO系列高精度小荷重弹簧专用试验机。
全部系列符合 “ JIS B 7738”「线径弹簧压缩引张试验机」的0.5级(最高级)标准


规格

型号

ECO-10N

ECO-50N

ECO-100N

ECO-500N

ECO-1KN

负荷容量

10N(1kgf)

50N(5kgf)

100N(10kgf)

500N(50kgf)

1KN(100kgf)

自动荷重切换(2段)

10N/1N

50N/5N

100N/10N

500N/50N

1KN/100N

荷重分辨率

0.0001N(0.01gf)

0.001N(0.1gf)

0.001N(0.1gf)

0.01N(1gf)

0.01N(1gf)

荷重精度

显示值的±0.5%以内

适应规范

JIS  B 7738「线径弹簧压缩引张试验机」的0.5级(最高级)标准

单位

荷重N,kgf,gf 长度mm

最大测定长度

200mm

长度分辨率

0.01mm

压缩直径

直径60mm(ECO-10N直径40mm)

本体尺寸

W450*D300*H570

重量

约60kg

电源

220v

最大消费电力

100VA以下

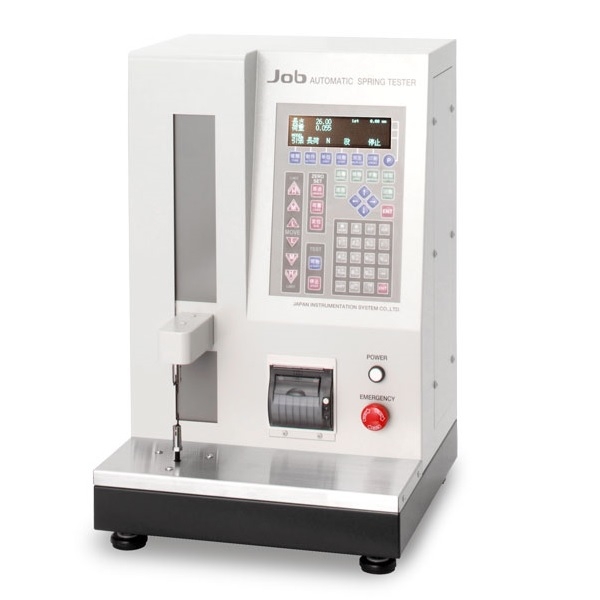

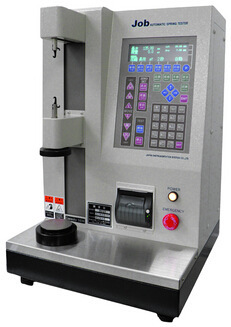

现场用的自动弹簧试验机

JOB系列开发的目是配置在弹簧制造现场,延续我们做PRO系列的多年

经验与荷重测试技术互相结合实现使用容易,具可追溯性的高性能、
低价格的弹簧专用试验机,小型化不需要移动到试验室做测试可节省时、
提升生产效率因为在现场测试,可细微化的管理,防止不良品的产生。


特点

◎1,2,3段荷重可简单的做1,2,2段荷重、弹簧常数、自由长、初张力(拉伸)、密着长(压缩)的测试
◎结果直观判定从画面显示的切换中,图形显示、合格范围、良否判定,可经由目视及声音做判断。
◎JOB系列的延续延续最高级弹簧试验机PRO系列专有技术,操作简单、高性能的试验机

规格

适应规格

JIS   B 7738线圈弹簧压缩/引张试验机1级

机型

JOB-S10N

JOB-S50N

JOB-S100N

JOB-S500N

JOB-S1KN

负荷容量

10(N)

50(N)

100(N)

500(N)

1000(N)

负荷分辨率

low分辨率

0.0001(N)

0.001(N)

0.001(N)

0.01(N)

0.1(N)

high分辨率

0.001(N)

0.01(N)

0.01(N)

0.1(N)

1(N)

负荷精度

显示值的1%以内

单位选择

gf、kgf、mN、N

最大测

试行程

200mm

长度分辨率

0.01mm

长度精度

±(0.05+0.0001L)mm以内(L任何长度mm)

测试速度

1~600mm/min

依据移动键移动

高速:速度600(mm/min)点动1(mm)
  中速:速度60(mm/min)点动0.1(mm)
  低速:速度6(mm/min)点动0.01(mm)

保护停止功能

超过负荷自动保护

界面

RS232C:COM1=PC I/O   Port:选配(光电耦合器绝缘输入和输出+COM、输入8点、输出8点)

电源/电压

AC100V~240V   开放电源 / 100VA 以下

尺寸/重量

W340×D340×H550   / 约30kg

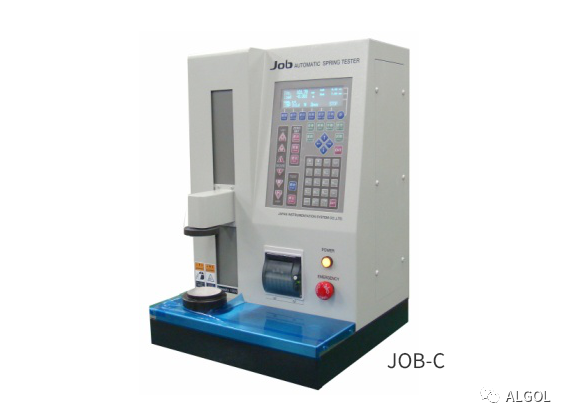

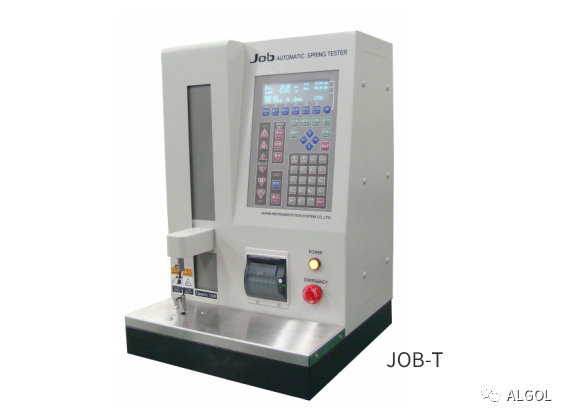

JOB系列-JOB-T拉簧专用&JOB-C压簧专用


压簧专用

压簧专用

小结

作为弹簧专用试验机,设备专注于弹簧特性测试,可以满足不同种类拉压弹簧测试的要求,测试项目非常齐全.

Spring Testing Machine

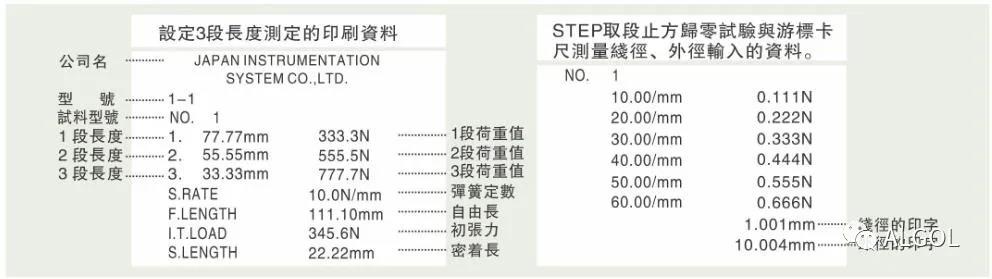

测试列印报表

机台自带热敏打印机,可将数据直接打印

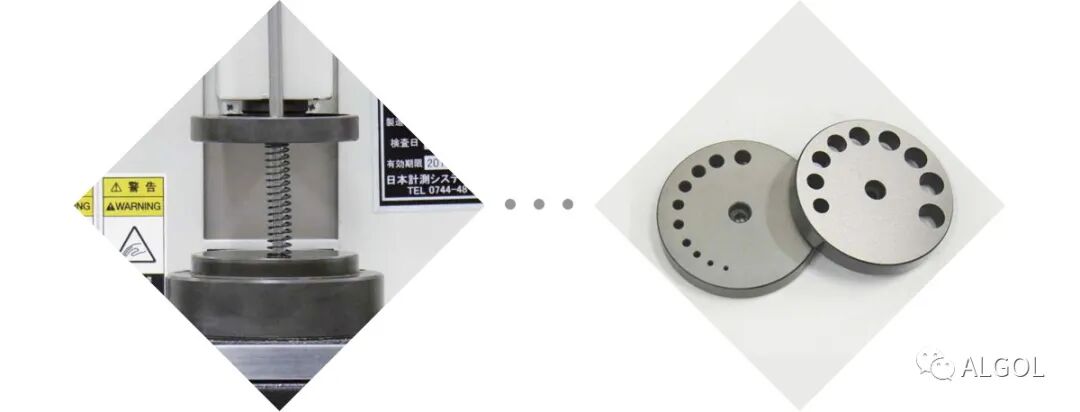

特殊压缩板(选购)

针对压缩测试行程比较长或不能站立的弹簧,加中心PN或穿孔进行测试

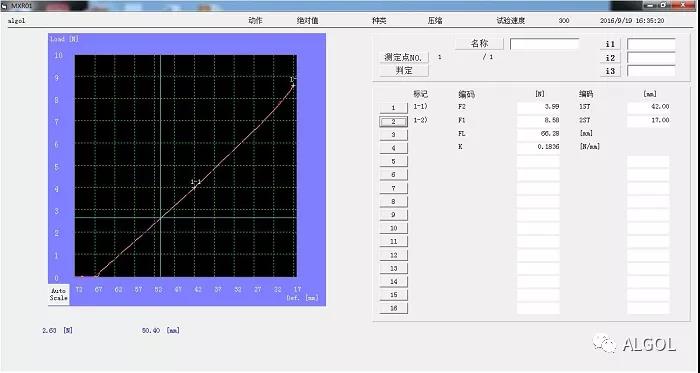

       测试结果曲线(选购)

可实现单机和连接电脑操作,连接电脑,显示荷重与行程的实时曲线

公司简介

瑞沧公司是一家精密仪器的专业进口商及制造商.成立于1985年,历经三十余年来皆在微小荷重试验仪器专研.针对不同业界的客户,我们提供一系列的产品:机械式、电子式推拉力计,自动荷重试验机,自动插拔力试验机,各种按键、触感荷重试验机,自动压缩引张弹簧试验机,自动拉、压、扭簧试验机,各种荷重传感器、特殊荷重传感器,电动、手动测试机台,各种耐久、寿命试验机,WESTECH振动式零件整列机等高精度检测仪器等。

主要销售及服务以下几个品牌:ALGOL(生产商),JISC(精密力量测试机中国总代理),NTS(精密力量传感器,总代理),WESTECH(自动化设备中国总代理);除销售外,我们负责设备的售后维护,配套夹治具的设计制作,设备的年度保养,原厂校正等服务;以下是对设备的详细介绍,欢迎广大客户前来咨询测试。
