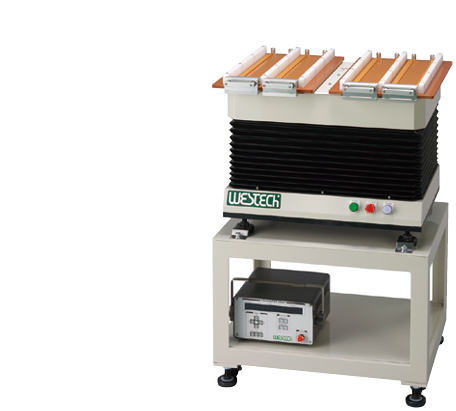

WESTECH微小零件整列机MRV-Ⅱ-STW

详情说明

MRV-Ⅱ-STW

微小零件整列机

MRV产品系列，是将欲整列的细小零件随意放置于高精密治具板上，进行
多方向振动，以达成同方向整列目的的摇动式零件整列机。
自动整列机完成后，不仅方便计数，更配合检查、组立等并行操作地进行，
大幅提升生产效率，真正能发挥高度自动化目的，应用领域宽广，如: 多种
工程同时组立、印刷、烧成以及机械手臂定位取样等，对于各类少量多样、
多量少样生产作业时，亦可同时具有多功能、多用途之特性，真正能发挥
高度自动化、高效率的标准。

WESTECH微小零件整列机4大特点

计数、检查
整列作业与计数同时完成,只要确认
所有零件都置于治具板孔穴内,计数
便无错误,此外,藉由机械手臂和相机
(CCD)处理影像解析,使文字的读取,
图像格式的辨别,表里判定等自动化
作业效率提升。另外整列后所有的
零件均整齐置于同一方向,人员可快
速,准确地检查,比较所有零件的瑕疵
或污染程度,达到作业合理化的要求。
多数个整列
若采用不同治具板，可使单一零件
或多样零件配合用途，以同方向或
任意方向自动整列，尤其以多数量
整列作业时，提升生产效率将特别
显著。
组立
除了单纯的整列作业外，为了提高
组立作业方便性与功能，零件的配
列、方向、位置等，亦可预先设定
在一定的状态下进行整列，使组立
的过程减省工时，防范作业失误。
自动化
整合零件整列机、治具机、相机、
机械手臂、干燥炉、输送带等设
备，按照各种需求可任意搭配组
合，构成一组多功能及高效率的
自动设备，以迎合各种自动化作
业的要求。

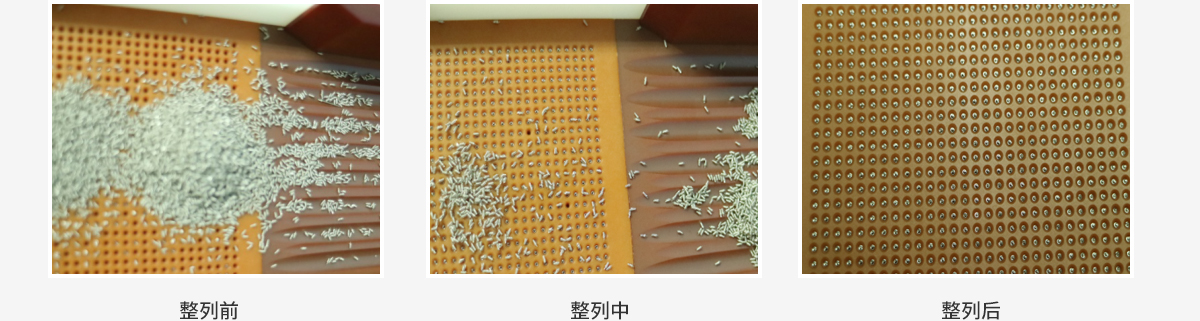

整列演示图

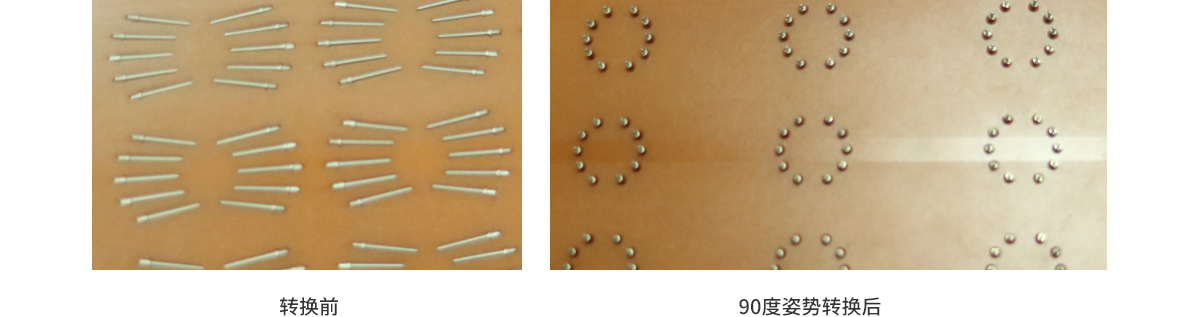

转换演示图

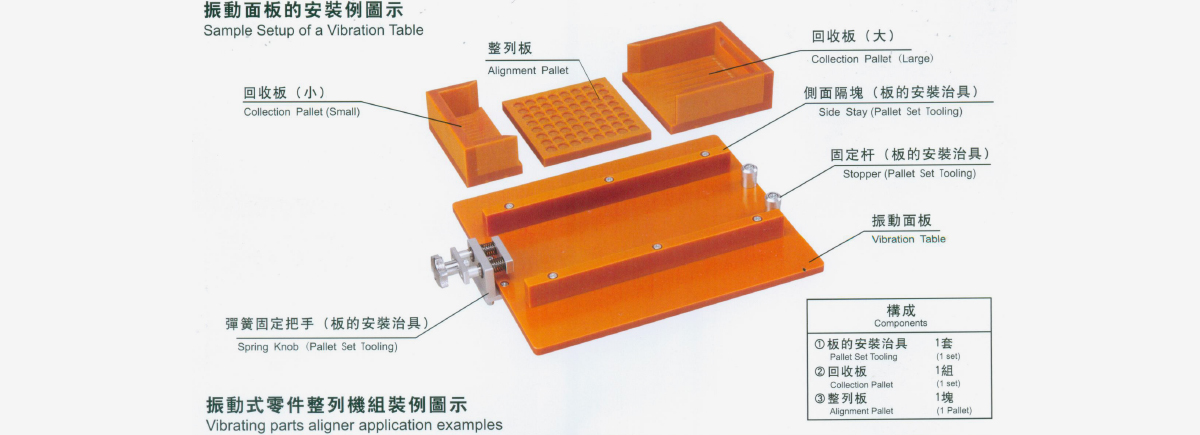

振动面板的安装例图示

操作视频

规格参数

产品型号	MRV-MINI-S	MRV-I-STW	MRV-II-STW	MRV-III-STW
振動方式	水平对向式零件整列机
振动台面尺寸	230×300mm	200*300mm（×2）	250×450mm(×2)	400×600mm(×2)
治具板安装有效空间	180×180 mm	180×180mm(×2)	200×300mm(×2)	350×400mm(×2)
搭载重量	2Kg	1.5kg(×2)	2kg(×2)	4kg(×2)
振动源	小型马达+偏心凸轮
振动次数	0~100%（max.1350RPM）
本体外型尺寸	W275×D275×H250mm	W420×D325×H310mm	W600×D450×h300mm	W1000×D750×H930mm
本体重量	约32kg	約40kg	約105kg	約305kg
电源	250VA, AC100V, 50/60Hz/250VA, AC100V, 50/60Hz
