    您的位置: 首页 ->  产品中心  -> JISC -> 扭力测试机

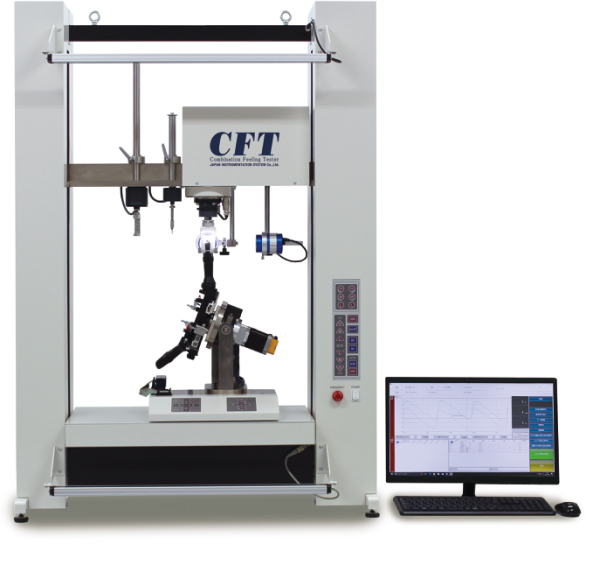

    CFT-5NM全自动组合开关测试机

     详情说明
    CFT-5NM

    CFT-5NM

    全自动组合开关测试机
    本机是对具有车载用组合开关等复杂形状的机器,测量各部操作力的
    感觉试验机。搭载扭矩传感器和2个荷重传感器,可以用1台试验机进行
    扭矩测量、推压测量和强度测试。
    扭矩测量和拉、压力测量和长度精度是长年培养的测量技术,为您提供
    获取的高性能和高精度。
    操作方式
    全自动组合开关测试机给您更好的体验
    全7轴的驱动轴的精密定位
    ★ 设置试料的移动台有XY移动轴和BC旋转轴,与交叉头的Z轴
    和扭矩的θ旋转轴合起7轴驱动。
    ★ 通过进行定位,记住坐标,在下次的测量中可以顺利进行设置。
    考虑到工作人员的动作设定
    ★ 要将具有复杂形状的试料设置在试机中,通常需要成熟的工作。
    ★ 本软件可以预先设定坐标移动和照相机调整,工作指示的消息等,
    即使经验浅的作业者也能顺利进行考试开始前后的定位。
    更多功能等您发现
    • 扩展功能

      接点的接触信号输入和一次路
      的电阻测量,如果连接电阻表的话,
      也可以测量电气特性。
      (阻抗计可选购)
    • 四种语言

      日语、英语、韩语、中文(简/繁)
      四种语言标准配置,您可以随时切换显示。
      还支持在内置打印机上进行打印。
      可以统一不同国家的测量
      环境,支持单语的
      全球化。
    • 密码保护

      可以设定为进行条件编辑、
      制作和系统设定的密码。有助于
      防止试机的管理和误操作。
    机台规格



    CFT-5NM

         适应规格

    IS B 7721拉伸试验机 - 压缩试验机 - 力测量系统协会的校准方法和试验方法

    实验种类

    扭矩测量

    圧缩测定

    强度试验

    负荷容量

    5 Nm

    50 N

    500 N

    测定分解能

    0.0001 N·m

    0.001 N

    0.01 N

    测定精度

    指示値1%以内

    指示値0.5%以内

    单位

    Nm, mN·m

    N, mN

    分解能

    0.01deg

    0.001mm

    速度

    1800deg/min

    600mm/min

    移动控制

    通过精密滚珠螺杆和AC伺服电机控制

    XY轴移动
    范围

    X=±130mmY=±110mm
    (不包含治具尺寸)

     B-C移动
    范围

    B=±90degC=360deg
     (不包含治具尺寸)

    抵抗测定

    通过电路外置电阻(可选)

    接点入力

    光电耦合器绝缘输入装置

    保护停止机能

    通过上限和下限开关停止
    通过上下软件限制功能停止
    通过STOP键和紧急停止按钮停止
    超载停止

    电源电圧

    AC100~240V (50/60Hz)
    (PC除外)

    最大消费电力

    100VA (PC除外)

    尺寸

    W 1000×D 600×H 1400
      (架台含底座 W1012×D 623×H 1755)
